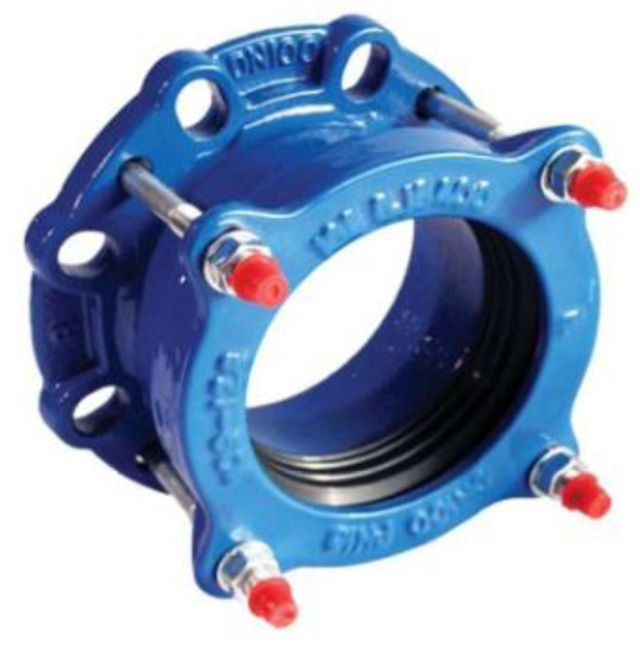

Применение муфт IGE UNIVERSAL BF/FL

Применяется для соединения друг с другом чугунных, стальных труб, а также труб ПВХ с любой фланцевой арматурой





1.Корпус

2.Чашка

3.Прокладка

4.Болт

5.Шайба

6.Гайка



Размерный ряд муфт IGE UNIVERSAL BF/FL

Номинальное давление 1,6 МПа. Диапазон диаметров от DN 80 до 300.

DN

Диаметр трубы, Dmin-Dmax,мм

Масса, кг

Количество болтов

L, мм

40

48-60

3

2xM12



50

59-72

3.3

2xM12

100

80

88-103

4.9

4xM12

105

100

108-128

5

4xM12

105

125

132-146

7

4xM12

105

150

159-182

7.6

4xM12

105

75/200

192-210

10

4xM12

105

200

218-235

13

4xM12

105

250

250-267

14

4xM12

115

250

272-289

19

6xM12

115

300

315-332

19

6xM12

115

400

400-429

35

8xM12

120

400

418-439

35

8xM12

120

400

425-442

35

8xM12

120

500

500-532

50

10xM12

140

500

527-544

50

10xM12

140

600

630-647

58

10xM12

140
