Применение муфт IGE UNIVERSAL BF
Муфта применяется для соединения стальных и чугунных труб, ПВХ и асбестоцементных труб. Также муфта может использоваться для соединения данных труб в любой комбинации.

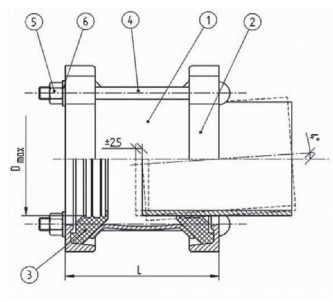

1.Корпус
2.Чашка
3.Прокладка
4.Болт
5.Гайка
6.Шайба
Размерный ряд муфт IGE UNIVERSAL BF/FL
Номинальное давление 1,6 МПа. Диапазон диаметров от DN 80 до 600.
|
DN |
Диаметр трубы, Dmin-Dmax,мм |
Масса, кг |
Количество болтов |
L, мм |
|
40 |
48-60 |
2,9 |
2xM12 |
150 |
|
50 |
59-72 |
3,2 |
4xM12 |
150 |
|
80 |
88-103 |
4,2 |
4xM12 |
150 |
|
100 |
108-128 |
5,1 |
4xM12 |
150 |
|
125 |
132-146 |
5,9 |
6xM12 |
150 |
|
150 |
150-182 |
7,7 |
4xM12 |
180 |
|
175 |
192-210 |
9,13 |
4xM12 |
200 |
|
200 |
218-235 |
9,9 |
4xM12 |
200 |
|
250 |
272-289 |
16,5 |
6xM12 |
200 |
|
250 |
250-262 |
14,5 |
6xM12 |
200 |
|
300 |
315-332 |
23,5 |
8xM12 |
240 |
|
400 |
400-429 |
28 |
8xM12 |
240 |
|
400 |
418-435 |
28 |
8xM12 |
240 |
|
400 |
425-442 |
28 |
8xM12 |
240 |
|
500 |
500-532 |
35 |
10xM12 |
240 |
|
500 |
527-544 |
35 |
10xM12 |
240 |
|
600 |
630-647 |
41 |
10xM12 |
240 |
