Назначение трехсоставных муфт TREPI
Для соединения или ремонта труб, изготовленных из разных материалов, в трубопроводах при рабочем давлении 1 МПа.

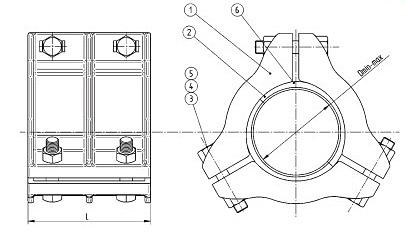

Материалы муфт TREPI
1. Корпус — сфероидалный чугун GJS-500, защищенный эпоксидной краской 200 мкм.
2. Прокладка — резина EPDM или NBR ISO 6447.
3. 4, 5. Оцинкованная сталь.
Болты и гайки из нержавеющей стали.
Размерный ряд муфт TREPI
|
DN |
Диаметр, Dmin-Dmax, мм |
Масса, кг |
Болты |
Длина, L, мм |
|
80 |
87-106 |
9,5 |
6×M12 |
170 |
|
100 |
108-126 |
11,5 |
6×M16 |
170 |
|
125 |
135-160 |
19 |
6×M16 |
185 |
|
150 |
159-184 |
18 |
6×M16 |
220 |
|
175 |
190-220 |
20 |
9×M16 |
275 |
|
200 |
210-240 |
23 |
9×M16 |
275 |
|
225 |
240-255 |
24 |
9×M16 |
280 |
|
250 |
250-278 |
60 |
9×M20 |
365 |
|
275 |
290-312 |
65 |
9×M20 |
365 |
|
300 |
312-345 или 302-335 |
72 |
12×M20 |
420 |
|
350 |
360-390 или 350-380 |
90 |
12×M20 |
425 |
|
400 |
410-460 или 400-450 |
107 |
12×M20 |
430 |
|
450 |
460-510 или 450-500 |
115 |
12×M20 |
420 |
|
500 |
510-570 или 500-560 |
130 |
12×M20 |
420 |
|
550 |
570-620 или 560-620 |
100 |
12×M20 |
420 |
|
600 |
620-680 |
140 |
12×M20 |
420 |
|
700 |
730-800 или 720-800 |
160 |
12×M20 |
420 |
|
800 |
810-860 или 800-850 |
180 |
12×M20 |
420 |
