Диаметры доуплотнителей: dn50 – dn1200

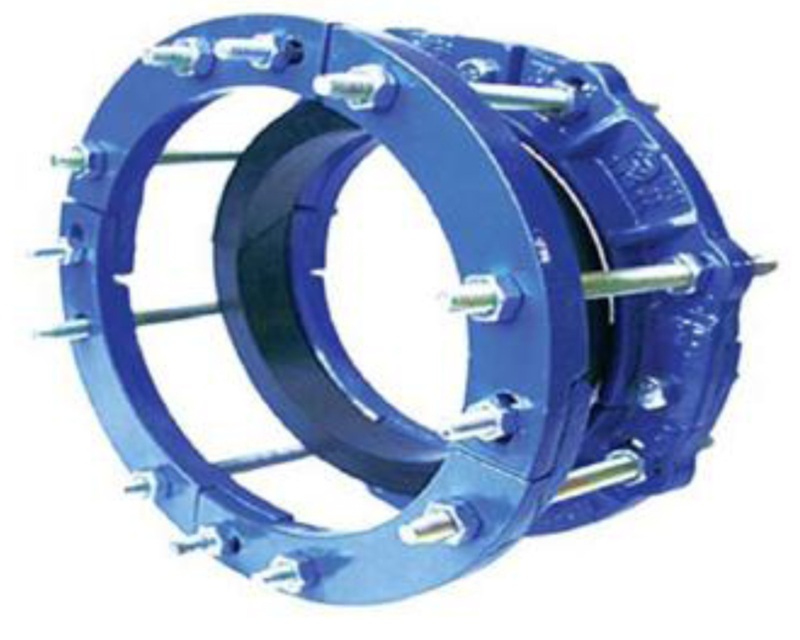

Доуплотнитель раструбных соединений предназначен для соединения, либо устранения аварии на раструбных соединениях.
Материалы доуплотнителя
Корпус – чугун GGG.
Болты DIN 931, PN – 82101 оцинкованные.
Гайки - DIN 934, PN – 82144 оцинкованные.
Шайбы - DIN 126, PN – 82005 оцинкованные. Уплотнительная прокладка – резина NBR.
По заказу: болты, гайки, шайбы доуплотнителей раструбных соединений могут выполняться из нержавеющей стали.
.jpg)
|
Поз. |
Деталь |
Материал |
Норма |
|
1 |
гайка |
St3s / Zn5 |
PN – EN 24032 |
|
2 |
болт |
St3s / Zn5 |
PN – EN 24017 |
|
3 |
корпус |
GGG 50 |
PN–EN 1563: 2000 |
|
4 |
уплотнение |
резина NBR |
PN–92/C – 01604.01 |
Размеры и вес
|
DN |
Диапазон (мм) |
Вес (кг) |
|
50 |
68-73 |
4 |
|
60 |
77-82 |
6.5 |
|
80 |
100-106 |
8.5 |
|
100 |
120-126 |
10.5 |
|
125 |
146-156 |
11 |
|
150 |
172-180 |
12 |
|
175 |
204-218 |
14 |
|
200 |
224-240 |
16 |
|
225 |
250-266 |
19 |
|
250 |
276-294 |
23 |
|
275 |
302-310 |
25 |
|
300 |
328-346 |
27 |
|
350 |
380-390 |
31 |
|
400 |
432-458 |
37 |
|
450 |
484-512 |
43 |
|
500 |
536-564 |
46 |
|
600 |
638-666 |
62 |
|
700 |
740-770 |
65 |
|
800 |
846-886 |
78 |
|
1000 |
1050-1092 |
94 |
|
1200 |
1235-1329 |
139 |
